Sú základné komponenty indukčného motora s vinutým rotorom jedinečné?

Sú základné komponenty indukčného motora s vinutým rotorom jedinečné?

Ako dodávateľZákladné komponenty motora, často sa stretávam s dotazmi na jedinečnosť základných komponentov rôznych typov motorov. Dnes by som rád zabŕdol do témy, či sú základné komponenty indukčného motora s vinutým rotorom jedinečné.

Pochopenie rany - indukčný motor s rotorom

Indukčný motor s vinutým rotorom je dôležitým typom elektromotora, ktorý sa široko používa v rôznych priemyselných aplikáciách. Funguje na princípe elektromagnetickej indukcie. Podobne ako iné indukčné motory pozostáva hlavne zo statora a rotora. Čo ho však odlišuje od iných typov motorov, spočíva v štruktúre a funkcii niektorých jeho komponentov.

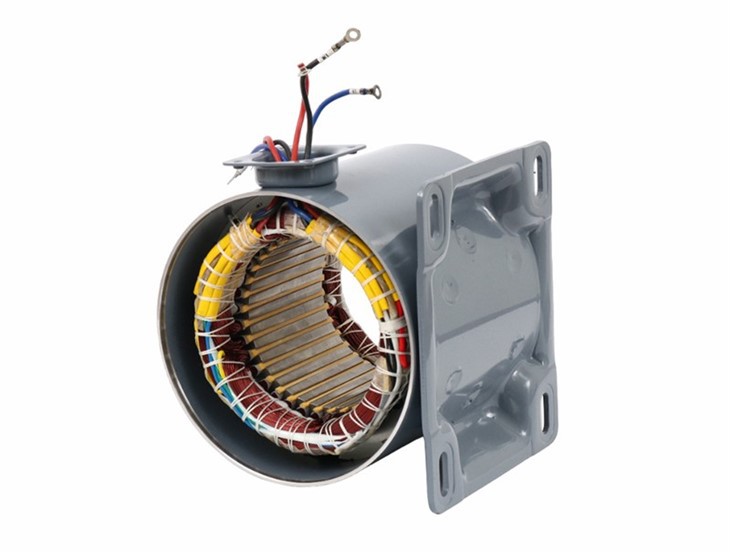

Na strane statora je tvorené laminovaným železným jadrom so statorovými vinutiami umiestnenými v drážkach. Tieto vinutia sú zvyčajne zapojené v trojfázovej konfigurácii. Vinutia statora vytvárajú rotujúce magnetické pole, keď sú pripojené k trojfázovému napájaciemu zdroju. Toto rotujúce magnetické pole je základným princípom, na ktorom sa spoliehajú všetky indukčné motory, takže v tomto ohľade je stator indukčného motora s vinutým rotorom podobný ako u iných indukčných motorov.Trojfázové komponenty motora. Funkciou statora je generovať magnetické pole potrebné na indukciu prúdov v rotore.

Jedinečnosť indukčného motora vinutého rotora sa však viac ukáže, keď sa pozrieme na rotor. Rotor vinutého asynchrónneho motora má sadu izolovaných vinutí, podobne ako vinutia statora. Tieto vinutia rotora sú spojené so zbernými krúžkami, ktoré sú namontované na hriadeli motora. Klzné krúžky umožňujú pripojenie externých odporov k obvodu rotora cez kefy. Tento vonkajší odpor je možné nastaviť, čo poskytuje kľúčovú výhodu oproti indukčným motorom s klietkou vo veveričke. Zmenou vonkajšieho odporu možno regulovať rýchlostno – momentovú charakteristiku motora. Napríklad zvýšenie vonkajšieho odporu môže znížiť štartovací prúd a zvýšiť štartovací moment motora, vďaka čomu je vhodný pre aplikácie, kde je potrebný vysoký štartovací moment, ako sú kladkostroje a dopravníky.

Porovnanie s inými typmi motorov

Pri porovnaní indukčného motora s vinutým rotorom a indukčného motora s veveričkou je najzrejmejší rozdiel v konštrukcii rotora. Klietkové rotory pozostávajú zo skratovaných tyčí, ktoré sú zapustené v jadre rotora. Tieto tyče sú skratované na oboch koncoch koncovými krúžkami, čím vytvárajú štruktúru podobnú klietke pre veveričky. Na rozdiel od vinutého rotora nemá rotor veverička žiadne vonkajšie spojovacie body a jeho rýchlosť - krútiaci moment je daná konštrukciou tyčí rotora. Tento nedostatok flexibility v regulácii rýchlosti spôsobuje, že indukčný motor vo veveričke je menej vhodný pre aplikácie, ktoré vyžadujú presné nastavenie rýchlosti.

Pokiaľ ide o jednosmerné motory, základné komponenty sú tiež dosť odlišné. Jednosmerné motory pozostávajú zo statora s permanentnými magnetmi alebo budiacimi vinutiami a rotora s vinutiami kotvy. Činnosť jednosmerného motora je založená na interakcii medzi magnetickým poľom statora a prúdom nesúcim vinutia kotvy. Rýchlosť jednosmerného motora je riadená úpravou napätia aplikovaného na kotvu alebo budiaceho prúdu. Naproti tomu indukčný motor s vinutým rotorom pracuje na princípe elektromagnetickej indukcie v striedavom systéme a využíva vonkajší odpor na riadenie svojej rýchlosti a krútiaceho momentu.

Jedinečné komponenty rany - rotorový indukčný motor

Pozrime sa bližšie na unikátne komponenty vinutého - rotorového indukčného motora. Ako už bolo spomenuté, zberacie krúžky sú rozlišovacím znakom. Klzné krúžky sú navrhnuté tak, aby poskytovali nepretržité elektrické spojenie medzi stacionárnymi kefami a vinutiami rotujúceho rotora. Zvyčajne sú vyrobené z materiálov s vysokou vodivosťou, ako je meď, a sú starostlivo opracované, aby sa zabezpečilo hladké otáčanie a spoľahlivý elektrický kontakt. Kefy, ktoré sú v kontakte so zbernými krúžkami, sú zvyčajne vyrobené z materiálov na báze uhlíka alebo grafitu. Tieto materiály majú dobrú elektrickú vodivosť a nízke trenie, čo pomáha znižovať opotrebovanie zberných krúžkov.

Vonkajšia odporová jednotka je ďalším unikátnym komponentom. Táto jednotka umožňuje nastavenie odporu rotora, čo následne ovplyvňuje výkon motora. Vonkajší odpor môže byť vo forme odporov zapojených do hviezdy alebo trojuholníka. Výber vhodného vonkajšieho odporu závisí od špecifických požiadaviek aplikácie, ako je rozbehový moment a požadovaná rýchlosť - momentová charakteristika.

TheKryt konca motoraindukčný motor s vinutým rotorom má tiež svoje vlastné charakteristiky. Koncový kryt poskytuje nielen mechanickú podporu a ochranu motora, ale musí tiež obsahovať zberné krúžky a kefy. Je navrhnutý tak, aby zabezpečil správnu ventiláciu a chladenie motora, najmä v aplikáciách, kde motor pracuje pri vysokom zaťažení.

Aplikácie a výhody jedinečných komponentov

Vďaka jedinečným komponentom vinutého indukčného motora je vhodný pre rôzne aplikácie. Napríklad v ťažobnom priemysle kladkostroje a dopravníky vyžadujú vysoký počiatočný krútiaci moment na zdvíhanie ťažkých bremien alebo presun materiálov. Možnosť nastavenia rozbehového momentu zmenou vonkajšieho odporu vinutého indukčného motora z neho robí ideálnu voľbu pre tieto aplikácie. V oceliarskom priemysle valcovne často potrebujú motory s nastaviteľnou charakteristikou rýchlosti a krútiaceho momentu na presné riadenie procesu valcovania. Asynchrónny motor s vinutým rotorom môže splniť tieto požiadavky nastavením vonkajšieho odporu.

Okrem vysokého rozbehového momentu a nastaviteľnej charakteristiky rýchlosť - moment ponúka indukčný motor s vinutým rotorom aj lepšiu energetickú účinnosť v niektorých aplikáciách. Úpravou vonkajšieho odporu môže motor pracovať v optimálnejšom bode krivky otáčok - moment, čím sa zníži spotreba energie.

Záver a výzva na akciu

Na záver, zatiaľ čo indukčný motor s vinutým rotorom zdieľa niektoré spoločné základné komponenty s inými typmi motorov, ako je napríklad stator, má niekoľko jedinečných komponentov, ktoré ho odlišujú. Klzné krúžky, vonkajšia odporová jednotka a špeciálne navrhnutý kryt konca motora prispievajú k výrazným výkonnostným charakteristikám motora. Vďaka týmto jedinečným komponentom je indukčný motor s vinutým rotorom vhodný pre širokú škálu priemyselných aplikácií, kde sa vyžaduje vysoký rozbehový krútiaci moment a nastaviteľná regulácia otáčok.

Ak potrebujete vysokú kvalituZákladné komponenty motorapre indukčné motory s vinutým rotorom alebo iné typy motorov sme tu, aby sme vám pomohli. Naša spoločnosť má rozsiahle skúsenosti s poskytovaním spoľahlivých a účinných motorových komponentov. Môžeme vám ponúknuť komplexný sortiment produktov, ktoré spĺňajú vaše špecifické požiadavky. Či už hľadáte štandardné komponenty alebo prispôsobené riešenia, máme odborné znalosti na podporu vášho projektu. Kontaktujte nás ešte dnes a začnite proces rokovaní o obstarávaní a urobte prvý krok k dosiahnutiu vašich cieľov súvisiacich s motorom.

Referencie

• Fitzgerald, AE, Kingsley, C., & Umans, SD (2003). Elektrické stroje. McGraw - Hill.
• Chapman, SJ (2004). Základy elektrických strojov. McGraw - Hill.
