Aký je maximálny limit otáčok trojfázového motora na striedavý prúd?

Ahoj! Ako dodávateľ striedavých trojfázových motorov sa ma často pýtajú na maximálnu povolenú rýchlosť týchto zlých chlapcov. V tomto blogu to pre vás rozoberiem jednoduchým a zrozumiteľným spôsobom.

Začnime od základov. Trojfázový striedavý motor je ťahúňom v mnohých priemyselných a komerčných aplikáciách. Sú známe svojou spoľahlivosťou, efektívnosťou a silným výkonom. Môžete si pozrieť našeVšeobecný trojfázový motor ACza skvelý príklad štandardnej ponuky na trhu.

Rýchlosť striedavého trojfázového motora je určená hlavne dvoma faktormi: frekvenciou napájania a počtom pólov v motore. Vzorec synchrónnej rýchlosti je daný vzťahom (n_s=\frac{120f}{p}), kde (n_s) je synchrónna rýchlosť v otáčkach za minútu (RPM), (f) je frekvencia napájacieho zdroja v Hertzoch (Hz) a (p) je počet pólov.

Vo väčšine krajín je štandardná frekvencia napájania buď 50 Hz alebo 60 Hz. Pre 2-pólový motor napájaný 60 Hz pomocou vzorca (n_s=\frac{120\times60}{2}=3600) RPM. Pre zdroj 50 Hz (n_s=\frac{120\times50}{2}=3000) RPM. So zvyšujúcim sa počtom pólov sa synchrónna rýchlosť znižuje. Napríklad 4-pólový motor pri napájaní 60 Hz bude mať synchrónnu rýchlosť (n_s=\frac{120\times60}{4} = 1800) ot./min. a pri napájaní s frekvenciou 50 Hz to bude (n_s=\frac{120\times50}{4}=1500) ot./min.

Ale ide o to: synchrónna rýchlosť je len ideálna hodnota. V skutočných aplikáciách je skutočná rýchlosť motora, nazývaná rýchlosť sklzu, o niečo nižšia ako synchrónna rýchlosť. K preklzávaniu dochádza, pretože musí existovať rozdiel v rýchlosti medzi rotujúcim magnetickým poľom a rotorom, aby motor generoval krútiaci moment.

A čo maximálna povolená rýchlosť? No, neexistuje jediná odpoveď, ktorá by vyhovovala všetkým. Závisí to od viacerých faktorov.

Mechanické obmedzenia

Mechanické komponenty motora, ako sú ložiská, hriadeľ a rotor, majú maximálnu rýchlosť, ktorú dokážu zvládnuť bez nadmerného opotrebovania, vibrácií alebo dokonca zlyhania. Pri vysokých rýchlostiach môžu odstredivé sily pôsobiace na rotor spôsobiť jeho deformáciu alebo dokonca rozbitie. Ložiská majú tiež limit, ako rýchlo sa dokážu hladko otáčať. Ak rýchlosť prekročí túto hranicu, ložiská sa rýchlo zahrejú, čo vedie k predčasnému zlyhaniu.

Elektrické obmedzenia

Rozhodujúcu úlohu zohrávajú aj elektrické faktory. Izolácia vinutia motora sa môže pri vysokých rýchlostiach pokaziť. Vysokofrekvenčné prúdy a napätia generované pri zvýšených rýchlostiach môžu spôsobiť zhoršenie izolácie, čo vedie ku skratom a poruche motora. Okrem toho výkonová elektronika používaná na riadenie motora, ak existuje, môže mať tiež obmedzenia maximálnej rýchlosti, ktorú môže podporovať.

Obmedzenia chladenia

So zvyšujúcou sa rýchlosťou motora sa zvyšuje aj teplo vznikajúce v dôsledku elektrických strát a trenia. Ak motor nedokáže efektívne rozptýliť toto teplo, prehreje sa. Prehriatie môže poškodiť izoláciu, znížiť účinnosť motora a prípadne spôsobiť jeho zlyhanie. Spôsoby chladenia, ako je prirodzená konvekcia, nútený vzduch alebo chladenie kvapalinou, majú svoje limity v odstraňovaní tepla pri extrémne vysokých rýchlostiach.

Vo všeobecnosti platí, že pre štandardné priemyselné AC trojfázové motory sú maximálne praktické otáčky zvyčajne v rozsahu 3600 ot./min pre 60 Hz zdroje a 3000 ot./min. pre 50 Hz zdroje. Existuje však niekoľko špecializovaných vysokorýchlostných motorov, ktoré môžu pracovať pri oveľa vyšších rýchlostiach.

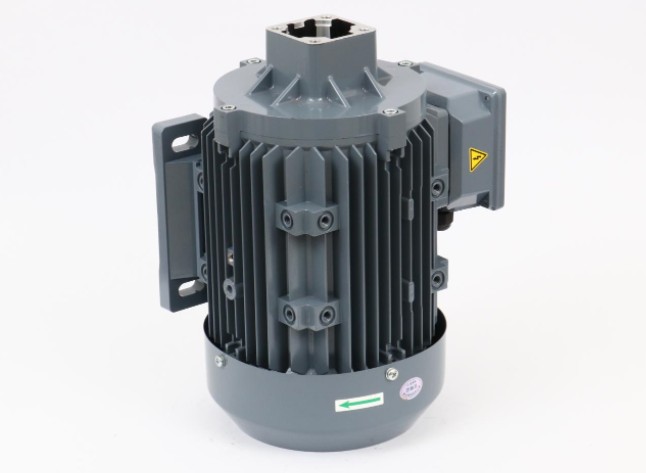

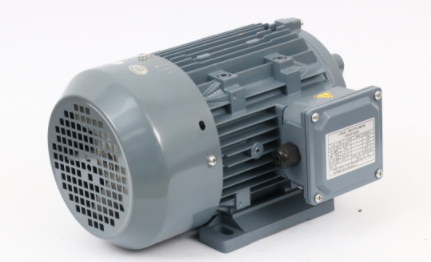

Napríklad náš400w AC trojfázový motorje navrhnutý tak, aby fungoval v štandardných rozsahoch otáčok vhodných pre jeho menovitý výkon a použitie. Ak však potrebujete motor s vyššou účinnosťou a o niečo väčším výkonom, možno by ste sa mali pozrieť na nášIE3 AC trojfázový indukčný motor.

Ak teda pracujete na projekte, ktorý vyžaduje trojfázový striedavý motor, je nevyhnutné vybrať ten správny na základe vašich požiadaviek na rýchlosť. Ak si nie ste istí, akú rýchlosť potrebujete, alebo ak hľadáte motor, ktorý zvládne konkrétnu rýchlosť, neváhajte siahnuť. Sme tu, aby sme vám pomohli nájsť ideálny motor pre vašu aplikáciu. Či už ste vo výrobnom priemysle, v sektore HVAC alebo v akejkoľvek inej oblasti, ktorá sa spolieha na trojfázové motory na striedavý prúd, máme pre vás pokrytie.

Ak máte záujem o kúpu trojfázového motora na striedavý prúd alebo chcete prediskutovať svoje špecifické požiadavky, kontaktujte nás. Môžeme vám poskytnúť podrobné informácie o produkte, technickú podporu a konkurencieschopné ceny. Poďme spoločne nájsť najlepšie riešenie motora pre vaše potreby.

Referencie

• Fitzgerald, AE, Kingsley, C., & Umans, SD (2011). Elektrické stroje. McGraw - Hill.
• Chapman, SJ (2012). Základy elektrických strojov. McGraw - Hill.
